本安防爆設計的電路及元器件要求
時間:2020-10-13 閱讀: 6845

本安就是通過限制電火花和熱效應兩個可能的點燃源的能量來實現的。在正常工作和故障狀態下當儀表可能產生的電火花或熱效應的能量小于這個能量時,阿凡提防爆儀表不可能點燃爆炸性危險氣體而產生爆炸。原理是從限制能量入手,可靠地將電路中的電壓和電流限制在一個允許的范圍內,以保證儀表在正常工作或發生短接和元器件損壞等故障情況下產生的電火花和熱效應不致于引起其周圍可能存在的危險氣體的爆炸。


本安電路,即使線路發生短路或電火花,也不足以點燃周圍的易燃易爆氣體/粉塵,這樣的電路稱為本質安全電路,簡稱本安電路。

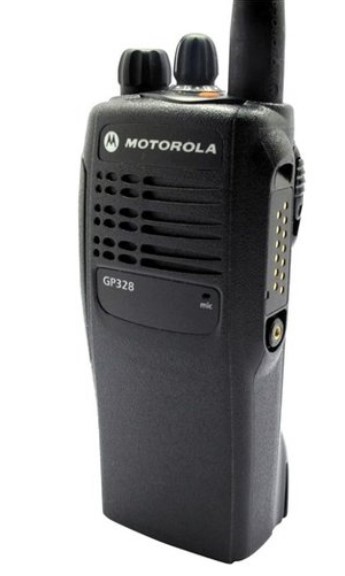

本安型防爆產品的應用比較廣泛,主要針對于一些小功率產品,阿凡提防爆通過限制電路能量來達到防爆的目的。本安型產品的優點是對于產品結構的要求小,設計后產品輕便,易操作和維護方便等特點,所以很適合于一些便攜式產品,例如,防爆手機、防爆定位標簽等。防爆標志如:Ex ib IIC T4 Gb。


本安防爆設計中需要對電路做穩壓、限流措施,以防止產品在發生故障的時候,產生過大的電流而出現電火花,從而引燃周圍的爆炸性氣體/粉塵。而一般常見的措施就是在電路中加穩壓管、限流電阻以及不可恢復的保險絲。

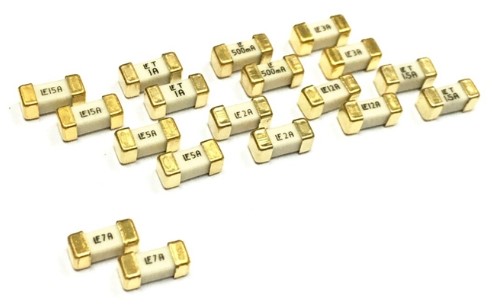

以保險絲為例,一般要求其分?jǐn)嚯娏魇?500A,熔斷電流是工作電流的1.5-1.7倍。而分?jǐn)嚯娏骱腿蹟嚯娏鞣謩e是指的什么參數,很多人會將這兩個參數高混淆。


如16A的熔斷器,分?jǐn)嗄芰?00V-120KA:16A的熔斷器是在電流16A以上的時候會熔斷,可瞬間承受的最大過載電流是120KA。

熔斷器的分?jǐn)嗄芰κ侵溉蹟嗥髟谄漕~定抄電壓及工作條件下,可瞬間承受的最大過載電流,熔斷器會熔斷但是不能發生爆炸情況,在選型的時候這個數據切記不能選錯,否則會釀成慘劇。

熔斷器是指當電流超過規定值時,以本身產生的熱量使熔體阿凡提防爆熔斷,斷開電路的一種電器。熔斷器是根據電流超過規定值一段時間后,以其自身產生的熱量使熔體熔化,從而使電路斷開;運用這種原理制成的一種電流保護器。
