隔爆防爆認證中透明件的選型和設計
時間:2020-11-09 閱讀: 5306

隔爆產品是目前防爆場所應用較為廣泛的防爆型式,有些產品會在隔爆外殼上安裝透明件,如流量計、壓力變送器、隔爆燈具,隔爆電器中的觀察窗等。

那么,透明件的選型和設計有哪些要點呢?

一、透明件材質選用

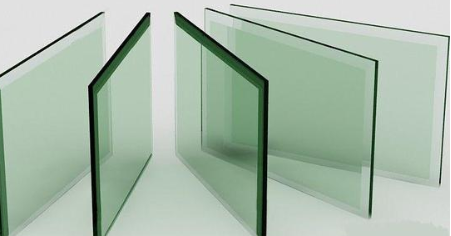

1、玻璃透明件:

這是目前市場最常用的隔爆產品透明件,性能穩定,可靠,耐高溫,透光性好。主要常用的玻璃透明件為鋼化玻璃,在認證時要做熱劇變試驗驗證透明件的性能。鋼化玻璃優點多,但也有其缺點,批量生產時,由于受力較大、受熱不均或內部雜質顆粒尺寸控制失當?shù)仍颍瑫l(fā)生自爆的可能性。所以一般大批量透明件到貨后,為避免自爆現象影響成品生產,阿凡提客戶最好放置半月后在進行生產,保證成品質量。


2、塑料透明件:

近年來,企業為降低產品設計成本,透明件選用了塑料材質,此類材質的透明件要滿足光老化試驗、表面靜電試驗。

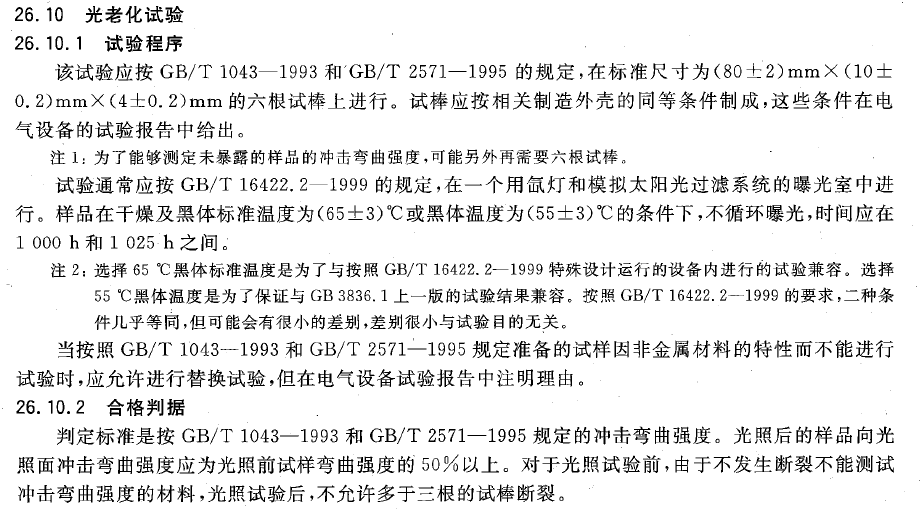

(1)光老化試驗:六根按標準制作的樣塊,在一個模擬太陽光系統的房間不循環曝光,持續1000h-1025h,光照后的樣品彎曲強度為光照前的50%以上,且不允許超過三根的試驗棒斷裂。

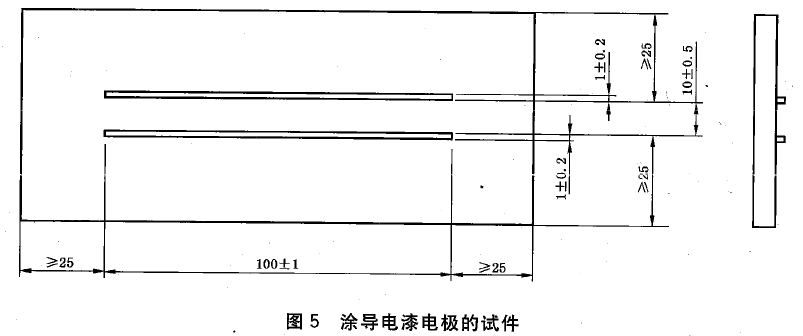

(2)表面電阻試驗:按標準要求提供的試驗件用蒸餾水擦凈,再用異丙基乙醇清洗,干燥前再用蒸餾水清洗,置于標準要求的環境下24h。在試驗件的兩極間施加(500±10)V的電壓,持續(65±5)s。測量的表面絕緣電阻≤109Ω。



備注:

1)表面涂防靜電漆:此種方式對于產品長期使用不利,由于靜電漆在實際使用時,時間長會脫落,所以建議每隔3~6月再次涂一次。

2)固定式產品可在殼體設置警告:潛在靜電電荷危險。見使用說明書,說明書中注明:透明件擦拭時請用濕抹布。

(3)塑料透明件設計要點:

1)透光率:加工時,材料中摻入0.3%或0.4%的閃光粉,光效達到70%-80%。

2)注塑機臺:選用180~250噸的,縮水現象不會很明顯。

3)過靜水壓:背面加加強筋,厚度不能超過壁厚的0.6(超過后縮水嚴重)。透明件下方加豎條加強筋,至少8個螺釘固定,才能通過1.5MPa靜水壓。

4)緊固件:用Q235鍍藍鋅,成本比選用304材質降低一半。



二、透明件的裝配

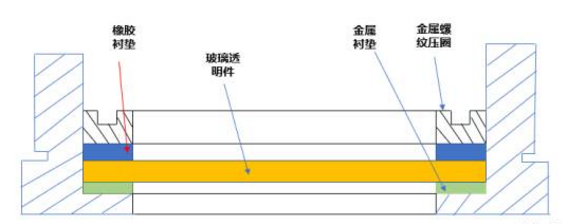

1、襯墊式安裝:

殼體與透明件之間安裝襯墊,材質應是金屬或金屬包覆的可壓縮的不燃性材料制成。襯墊最好選用純銅(紫銅)退火的材質,屬于比較好的一種材質。透明件另一側加橡膠墊,防止金屬壓緊元件在壓緊透明件過程中產生的機械應力損壞透明件,起到緩沖作用。

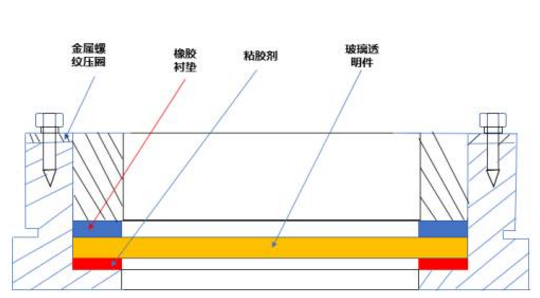

2、粘接式安裝:

通過粘接劑將透明件與外殼相接部分進行膠粘。

(1)透明件直接與隔爆外殼粘接,兩者構成不可分割的組件。



(2)透明件粘接到一個金屬框架內,與其構成粘接結合面,兩者組成一個可更換的整體,這樣既降低損壞粘接面的概率又便于后期維護更換。


對于粘接裝配構成的結合面,產品的密封性可以保證,但時間久后,會影響粘接劑與隔爆外殼間的粘接力,所以,此種裝配方式還要采用一定的輔助壓緊透明件措施,如框架壓緊或金屬螺紋壓圈等,粘接結合面也要滿足標準要求。


三、小結

隔爆設備上的透明件作為隔爆外殼的重要組成部分,在結構設計、安裝及應用中,要嚴格按標準,選用質量高及性能好的材質、膠粘劑等,以保證隔爆外殼的整體防爆性能。
