防爆認證技術是屬于比較嚴謹?shù)囊豁椉夹g(shù)，不但對隔爆結合面間隙/寬度，本安參數、爬電距離、電氣間隙等都要嚴格的要求，為此國家有一系列的防爆產品標準/防爆安全標準等做出相應的強制性規定。蘇州阿凡提防爆簡單介紹了電纜夾緊密封裝置的防爆認證技術要求。
在用防爆電氣設備中，電纜的夾緊密封裝置很容易出現問題，造成防爆性能不達標，形成安全隱患。這也成為使用者關注熱度最高、提問最多的問題。
電纜的夾緊密封裝置依據的標準
為了電纜引入到設備內保持防爆型式的完整性，使電纜被密封圈阿凡提防爆或填料可靠夾緊和密封，應保證防爆電氣設備的電纜引入裝置各組成部分完整，并按照使用說明書的要求進行正確安裝。設計、選型、安裝、驗收和維護符合GB 50058-2014、 GB/T 3836.15-2017、 GB 50257-2014及AQ 3009-2007等標準的相關要求。
電纜的夾緊密封裝置兩種安裝方式
1、它可以作為設備整體的一部分，作為外殼一個不可分離的部分。如下圖。
2、它也可以與外殼分離，作為一種單獨認證的設備安裝在設備外殼上。如下圖。
電纜的兩種夾緊密封裝置方式
1、一種是使用密封圈（彈性密封圈或金屬密封圈）密封，依靠密封圈或通過附加的夾緊裝置進行夾緊
2、另一種是使用填料密封進行夾緊和密封。
電纜引入裝置如何實現夾緊和密封？
1、使用密封圈夾緊和密封
選用電纜外護套外徑應與電纜引入裝置內的密封圈和墊圈阿凡提防爆的內徑相配合（按電纜引入裝置的使用說明書）。電纜穿入壓緊元件、墊圈、密封圈后，旋緊壓緊元件，彈性密封圈壓緊后將電纜沿圓周均勻地被擠緊。如下圖。
鎖緊前 鎖緊后
2、使用填料夾緊和密封使用填料式引入裝置進行夾緊和密封，使用的填料凝固后應不透水、不收縮、沒有裂紋，如環氧樹脂類雙組份的密封膠泥；填料填充的最小長度應為20mm,并應保證沿密封填料長度20mm各點上至少有20%的橫截面積被填充。如下圖。
芯線間填充 芯線周圍填充 填充完成
備注：填料式引入裝置多用于隔爆型電氣設備。

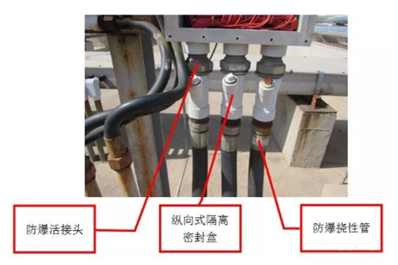

應注意的是，不使用電纜引入裝置而將多根阿凡提防爆無護套的絕緣芯線敷設在導管中時，應在距離電纜引入口450mm以內安裝隔離密封盒進行隔離密封。
推薦的安裝順序為：自電纜引入口開始，防爆活接頭→隔離密封盒→導管（撓性管可作為導管的一部分）。
未使用的電纜引入口如何密封？
1、使用與設備外殼防爆型式相匹配的已單獨認證的封堵件進行堵塞，螺紋的嚙合扣數至少為5扣，封堵件只能借助工具才能拆除。特別提示：在現場常見使用膠泥進行封堵，這種方式是不符合標準要求的。
值得注意的是，防爆電氣設備電纜引入等布線工作不是簡單的配件連接，應綜合考慮設備的防爆型式、布線方式，環境條件，電纜耐溫等條件和要求。防爆電氣設備使用者還需根據現場實際情況，按照相關國家標準要求進行設計、選型、安裝和維護。
