隔爆型紅外熱成像儀的防爆設計要點
時間:2021-06-29 閱讀: 3642

 紅外熱像儀是通過紅外光學系統、紅外探測器及電子處理系統,將物體表面紅外輻射轉換成可見圖像的設備。它具有測溫功能,具備定量繪出物體表面溫度分布的特點,將灰度圖像進行偽彩色編碼。產品一般包含可見光鏡頭和紅外熱成像鏡頭。

熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上,從而獲得紅外熱像圖,這種熱像圖與物體表面的蘇州阿凡提防爆熱分布場相對應。通俗地講熱像儀就是將物體發出的不可見紅外能量轉變為可見的熱圖像。熱圖像的上面的不同顏色代表被測物體的不同溫度。

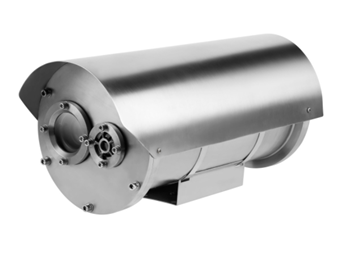

而針對于這類產品的防爆處理一般采取做成隔爆型。即采用符合GB3836.1和GB3836.2的金屬外殼加透明件組成產品的外殼。線纜通過防爆引入裝置跟內部接線端子連接。將爆炸能量限制在外殼內部,并阻止火焰從內部傳到外部有危險氣體的區域。

但由于紅外的特殊性,一般紅外熱像儀加裝鍺玻璃是作為儀器的窗口,起到對后續光學系統及紅外探測器件的保護作用。但由于鍺材料的折射率為4,直接使用會對入射信號產生較大損失,為了提高紅外信號的透射能力,鍺玻璃上還需鍍制合適的薄膜,以提高透射率并保護鍺透鏡表面。

而鍺玻璃的物理性質屬于比較脆的一種,即抗機械沖擊能力不高。而在隔爆處理方式中,鍺玻璃必須作為外殼的一部分通過膠粘的方式與金屬外殼連接。從而要求鍺玻璃蘇州阿凡提防爆能至少承受4J的沖擊而不損壞,但實際很難達到。所以我們可以盡量將鍺玻璃做得更小更厚,另外可以在外面加一個金屬網罩來降低沖擊。跟進GB3836.1中規定,外面有網罩保護的透明件,抗沖擊測試可減少到2J。其他部分的處理,就按標準要求來執行即可。



原創文章,嚴禁抄襲和轉載!
