※ 一般要求
◆ 電氣線路的敷設方式、路徑應符合防爆設計要求
◆ 采用的低壓電纜和絕緣導線不得低于500V，絕緣導線必須敷設于鋼管內
◆ 導線或電纜的連接，應采用有防松措施的螺栓緊固或壓接、熔焊等，但不得繞接
◆ 爆炸危險環境除本安電路外，采用的電纜或絕緣導線，其銅、鋁線芯最小截面應符合表3.1.6的規定。
◆ 0區：只允許敷設本質安全電纜系統，并應考慮浪涌保護和防雷措施。
◆ 1區和2區：可采用電纜配線系統，也可采用電線管配線系統。
※ 電纜線路
◆ 電纜線路在爆炸危險環境內，電纜間不應直接連接，必須在相應的防爆接線盒或分線盒內連接或分路。
◆ 電纜引入裝置或設備進線口的密封，應符合下列要求：
◇ 裝置內的彈性密封圈的一個孔，應密封一根電纜；
◇ 被密封的電纜斷面，應近似圓形；
◇ 彈性密封圈及金屬墊，應與電纜的外徑匹配；其密封圈內徑與電纜外徑允許差值為±1mm；
◇ 彈性密封圈壓緊后，應能將電纜沿圓周均勻地被擠緊
◆ 為保證電纜或導線引入裝置達到密封要求，安裝完畢電纜的外護套或導線的絕緣層應在橡膠密封圈里。
◆ 多余的電纜或導線孔入口，應用2mm金屬墊片，放在壓緊螺母和橡膠密封圈之間，擰緊壓緊螺母達到堵封。
◆ 電纜或導線引入口，不能鍍鋅鋼管直接擰入，必須用一個連接鋼管的壓緊螺母，先壓緊橡膠密封圈后，才可連接鋼管，二個防爆電氣設備用鋼管連接，須增加一個活接頭。
※ 鋼管配線
（導線必須用鍍鋅鋼管保護，僅是機械保護不是防爆鋼管）
◆ 配線鋼管，應采用低壓流體輸送用鍍鋅焊接鋼管。
◆ 鋼管與鋼管、鋼管與電氣設備、鋼管與鋼管附件之間的連接，應采用螺紋連接。不得采用套管焊接，并應符合下列要求：
◇ 螺紋加工應光滑、完整、無銹蝕，在螺紋上應涂以電力復合脂或導電性防銹脂。不得在螺紋上纏麻或絕緣膠帶及涂其它油漆。
◇ 在爆炸性氣體環境1區和2區時，螺紋有效嚙合扣數：管徑為25mm及以下的鋼管不應少于5扣；管徑為32mm及以上的鋼管不應少于6扣。
◇ 在爆炸性氣體環境1區或2區與隔爆型設備連接時，螺紋連接處應有鎖緊螺母。
◇ 外露絲扣不應過長
◇ 除設計有特殊規定外，連接處可不焊接金屬跨接線

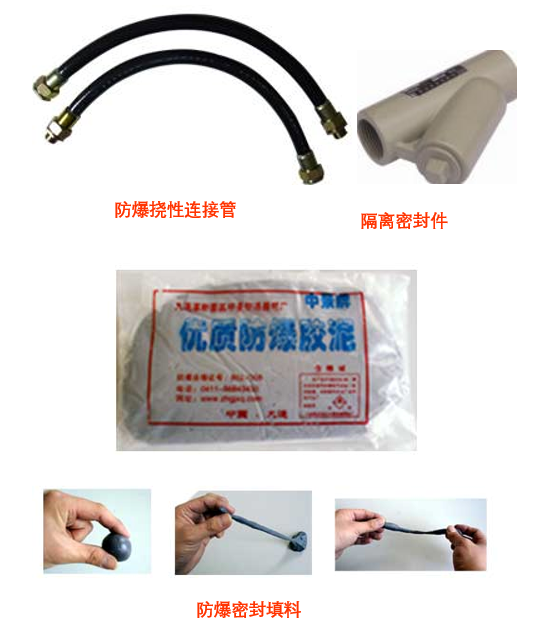

◆ 鋼管配線應在下列各處裝設防爆撓性連接管：
◇ 電機的進線口。
◇ 鋼管與電氣設備直接連接有困難處。
◇ 管路通過建筑物的伸縮縫、沉降縫處。
◆ 電氣設備、接線盒和端子箱上多余的孔，應采用絲堵堵塞嚴密。當孔內墊有彈性密封圈時，則彈性密封圈的外側應設鋼質堵板，其厚度不應小于2mm，鋼質堵板應經壓盤或螺母壓緊。
◆ 在爆炸性氣體環境1區、2區和爆炸性粉塵環境10區的鋼管配線，在下列各處應裝設不同型式的隔離密封件：
◇ 電氣設備無密封裝置的進線口。
◇ 管路通過與其它任何場所相鄰的隔墻時，應在隔墻的任一側裝設橫向式隔離密封件。
◇ 管路通過樓板或地面引入其它場所時，均應在樓板或地面的上方裝設縱向式密封件。
◆ 密封件內必須填充水凝性粉劑密封填料。粉劑密封填料的包裝必須密封。密封填料的配制應符合產品的技術規定，澆灌時間嚴禁超過其初凝時間，并應一次灌足，凝固后其表面應無龜裂。

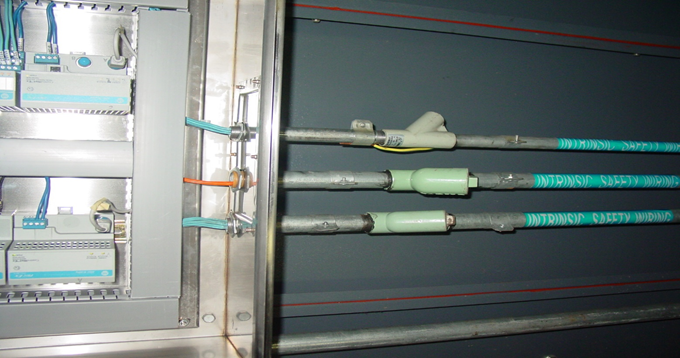

※ 本安線路
◆ 本質安全電路與關聯電路不得共用同一電纜或鋼管；本質安全電路或關聯電路，嚴禁與其它電路共用同一電纜或鋼管。
◆ 兩個及以上的本質安全電路，除電纜線芯分別屏蔽或采用屏蔽導線者外，不應共用同一電纜或鋼管。
◆ 配電盤內本質安全電路與關聯電路或其它電路的端子之間的間距，不應小于50mm；當間距不滿足要求時，應采用高于端子的絕緣隔板或接地的金屬隔板隔離；本質安全電路、關聯電路的端子排應采用絕緣的防護罩；本質安全電路、關聯電路、其它電路的盤內配線應分開束扎、固定。
◆ 所有需要隔離密封的地方，應按規定進行隔離密封。
◆ 本質安全電路及關聯電路配線中的電纜、鋼管、端子板，均應有藍色的標志。
◆ 本質安全電路本身除設計有特殊規定外，不應接地。電纜屏蔽層，應在非爆炸危險環境進行一點接地。
◆ 本質安全電路與關聯電路采用非鎧裝和無屏蔽層的電纜時，應采用鍍鋅鋼管加以保護。
◆ 本質安全電路及關聯電路配線中的電纜、鋼管、端子板，均應有藍色的標志。
※ 保護接地
◆ 在爆炸危險環境的電氣設備的金屬外殼、金屬構架、金屬配線管及其配件、電纜保護管、電纜的金屬護套等非帶電的裸露金屬部分，均應接地或接零。
◆ 除照明燈具以外的其它電氣設備，應采用專用的接地線；該專用接地線若與相線敷設在同一保護管內時，應具有與相線相等的絕緣。金屬管線、電纜的金屬外殼等，應作為輔助接地線。
◆ 在爆炸性氣體環境2區的照明燈具可利用有可靠電氣連接的金屬管線系統作為接地線
◆ 在爆炸危險環境中接地干線宜在不同方向與接地體相連，連接處不得少于兩處。
◆ 爆炸危險環境中的接地干線通過與其它環境共用的隔墻或樓板時，應采用鋼管保護
◆ 電氣設備及燈具的專用接地線或接零保護線，應單獨與接地干線(網)相連，電氣線路中的工作零線不得作為保護接地線用。
◆ 爆炸危險環境內的電氣設備與接地線的連接，宜采用多股軟絞線，其銅線最小截面面積不得小于4mm2，易受機械損傷的部位應裝設保護管
◆ 鎧裝電纜引入電氣設備時，其接地或接零芯線應與設備內接地螺栓連接；鋼帶及金屬外殼應與設備外接地螺栓連接。
◆ 爆炸危險環境內接地或接零用的螺栓應有防松裝置；接地線緊固前，其接地端子及上述緊固件，均應涂電力復合脂。
※ 防靜電接地
◆ 設備、機組、貯罐、管道等的防靜電接地線，應單獨與接地體或接地干線相連，除并列管道外不得互相串連接地。
◆ 防靜電接地線的安裝，應與設備、機組、貯罐等固定接地端子或螺栓連接，連接螺栓不應小于M10，并應有防松裝置和涂以電力復合脂。當采用焊接端子連接時，不得降低和損傷管道強度。
◆ 當金屬法蘭采用金屬螺栓或卡子相緊固時，可不另裝跨接線。在腐蝕條件下安裝前，應有兩個及以上螺栓和卡子之間的接觸面去銹和除油污，并應加裝防松螺母。
◆ 容量為50m3及以上的貯罐，其接地點不應少于兩處，且接地點的間距不應大于30m，并應在罐體底部周圍對稱與接地體連接，接地體應連接成環形的閉合回路。
◆ 引入爆炸危險環境的金屬管道、配線的鋼管、電纜的鎧裝及金屬外殼，均應在危險區域的進口處接地。
